Referenzen 2019


1. CTP Hagleitner - Zell a.S.



Geotechnische Herausforderung:

Auf ca. 3200m² erstreckt sich das Untergeschoß der neuen chemisch-technischen Produktion der Firma Hagleitner. Die größten geotechnischen Herausforderungen stellten dabei der hohe Grundwasserstand und die Lage des Baufeldes innerhalb eines Grundwasserschongebietes dar. Die Aushubsohle kam bereichsweise ca. 4.0m unter dem ermittelten Bemessungswasserspiegel zu liegen.

Tätigkeit GUB:

Untergrunderkundung, Baugrundgutachten, Planung Baugrubensicherung, Unterfangung, Gründung, Bauwasserhaltung, Baubegleitung

Zahlen, Daten, Fakten:

  • ca. 400m² tiefliegende DSV-Dichtsohle
  • ca. 750m² Spundwandumschließung (Ansichtsfläche)
  • ca. 2800m² Rütteldruckverdichtung
  • ca. 97 m Micropfähle (nur in Teilbereichen)
  • ca. 40m DSV-Unterfangung
  • ca. 10 Stück Brunnen

Planung GUB:

Dipl.-Ing. Matthias Öhlböck

Bauherr:

Hagleitner Hygiene Österreich GmbH

Bauausführung:

Keller Grundbau Ges.mbH, Telekran Engl GmbH, HTB Baugesellschaft m.b.H., Herzog Bau GmbH


2. WA Heiliggeiststraße - Innsbruck



Geotechnische Herausforderung:

Unser Büro wurde mit der Ausarbeitung einer Alternative zur Amtsvariante der erforderlichen Baugrubensicherung beauftragt. Wesentliche Herausforderungen stellten dabei die innerstädtischen Randbedingungen (angrenzende Bebauung, Leitungslagen, etc.) dar. Erscherend hinzu kommt die Erfordernis in Teilbereichen eine zweigeschoßige Sicherung ohne die Inanspruchnahme von Fremdgrund zu realisieren. Durch einen smarten Mix aus unterschiedlichen Baugrubensicherungsmethoden konnte eine wirtschaftliche und effiziente Baugrube realisiert werden. Dieser Erfolg ist nicht zuletzt der guten Zusammenarbeit zwischen GUB, Bauherr und den ausführenden Firmen zu verdanken.

Tätigkeit GUB:

 Variantenplanung Baugrubensicherung und Versickerung, Baubegleitung

Zahlen, Daten, Fakten:

  • 48 Stück Bohrpfähle DM 90cm, temporär/aufgelöst und dauerhaft/überschnitten (Garagenaußenwand)
  • ca. 25to Bohrpfahlbewehrung
  • ca. 115m³ DSV Unterfangung
  • ca. 560m² Spritzbeton-Nagelwand
  • ca. 170m vorgespannte Injektionsbohranker
  • 100% dreidimensional geplante Baugrube

Planung GUB:

Dipl.-Ing. (FH) Clemens Lercher

Bauherr:

Moser Wohnbau & Immobilien GmbH

Bauausführung:

Keller Grundbau Ges.mbH, Telekran Engl GmbH, HTB Baugesellschaft m.b.H., Swietelsky BaugesmbH


3. Personalhaus Stanglwirt - Going



Geotechnische Herausforderung:

Neben dem straffen Projektzeitplan haben vor allem die winterliche Bedingungen 2018/2019 im Wintertourismusort Going eine wirkliche Herausforderung für die Herstellung der Spritzbeton-Nagelwände dargestellt.

Aufgrund der lokal angetroffenen schwierigen Untergrundverhältnisse wurde ein Teil der Sicherung mittels Bohrpfahlwand realisiert.

Tätigkeit GUB:

Untergrunderkundung, Planung Baugruben- und Böschungssicherung, Gründung, Baubegleitung

Zahlen, Daten, Fakten:

  • ca. 450m² temporäre Spritzbeton-Nagelwand
  • ca. 1300m² permanente Spritzbeton-Nagelwand
  • ca. 750lfm Bohrpfahlwand DM 90cm
  • ca. 225lfm Bohrpfahlgründung DM 90cm

Planung GUB:

Dipl.-Ing. (FH) Christoph Unterhofer

Bauausführung:

Telekran Engl GmbH, Felbermayr Bau GmbH & Co KG, Taurus Bau GmbH

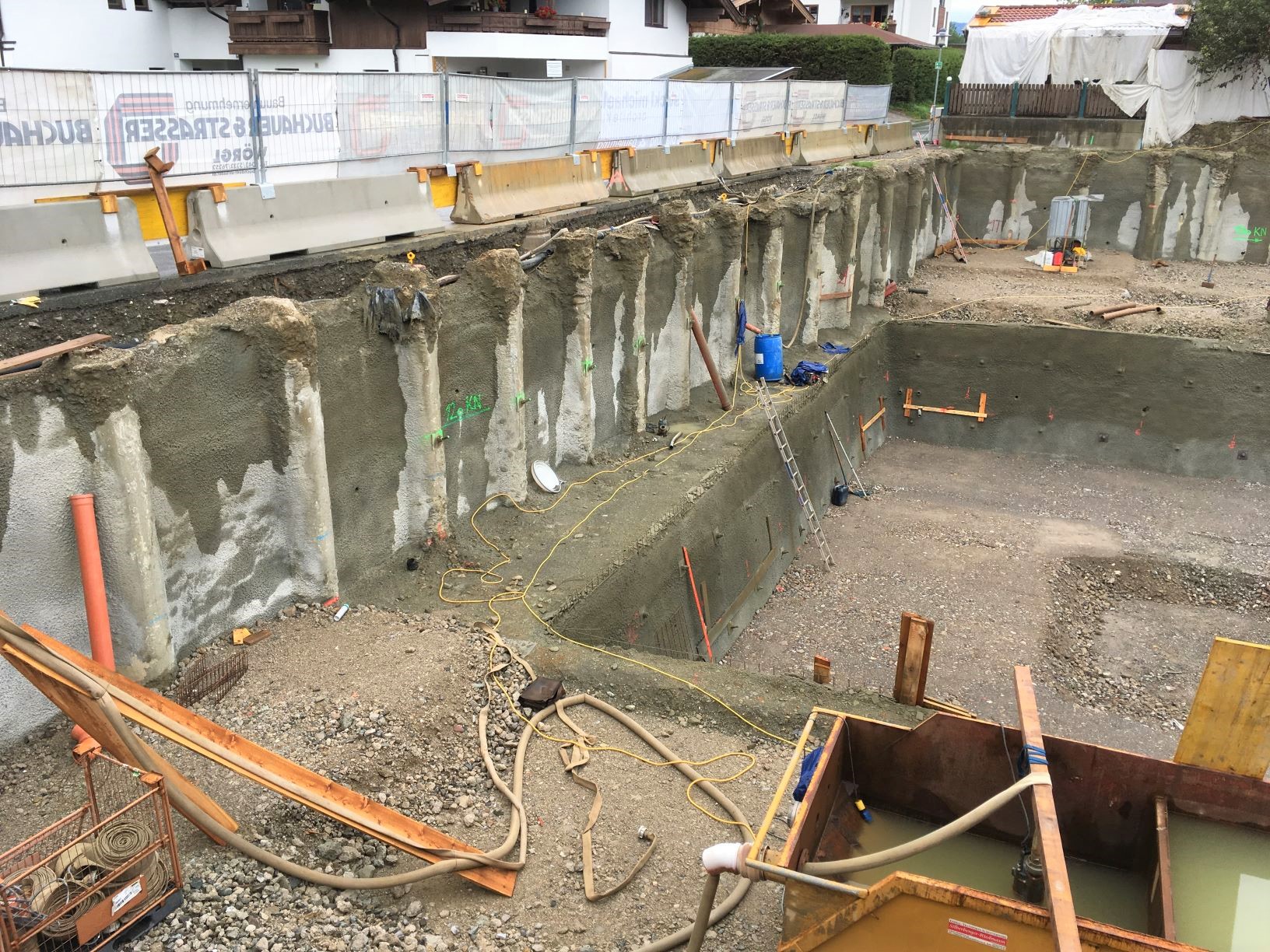

4. WA Stöcklfeld - Kirchberg



Geotechnische Herausforderung:

"Klein aber Fein" ist diese Baugrube im Siedlungsgebiet "Stöcklfeld" in Kirchberg in Tirol. In der Geotechnik kommt es selten auf die Größe eines Projektes, vielmehr aber auf die Randbedingungen an. Beengte Platzverhältnisse und die unmittelbar angrenzende Gemeindestraße bargen hier ihre Tücken in sich.

Tätigkeit GUB:

 Untergrunderkundung, Planung Baugrubensicherung, Baubegleitung

Zahlen, Daten, Fakten:

  • ca. 55 Stück Bohrpfähle DM 52cm (aufgelöste Pfahlwand)
  •  ca. 15 Stück vorgespannte Injektionsbohranker
  • ca. 500m² Spritzbeton-Nagelwand

Planung GUB:

Dipl.-Ing. Dr. techn. Iliana Polymerou

Bauausführung:

Telekran Engl GmbH, Bauunternehmung Buchauer & Strasser G.m.b.H.

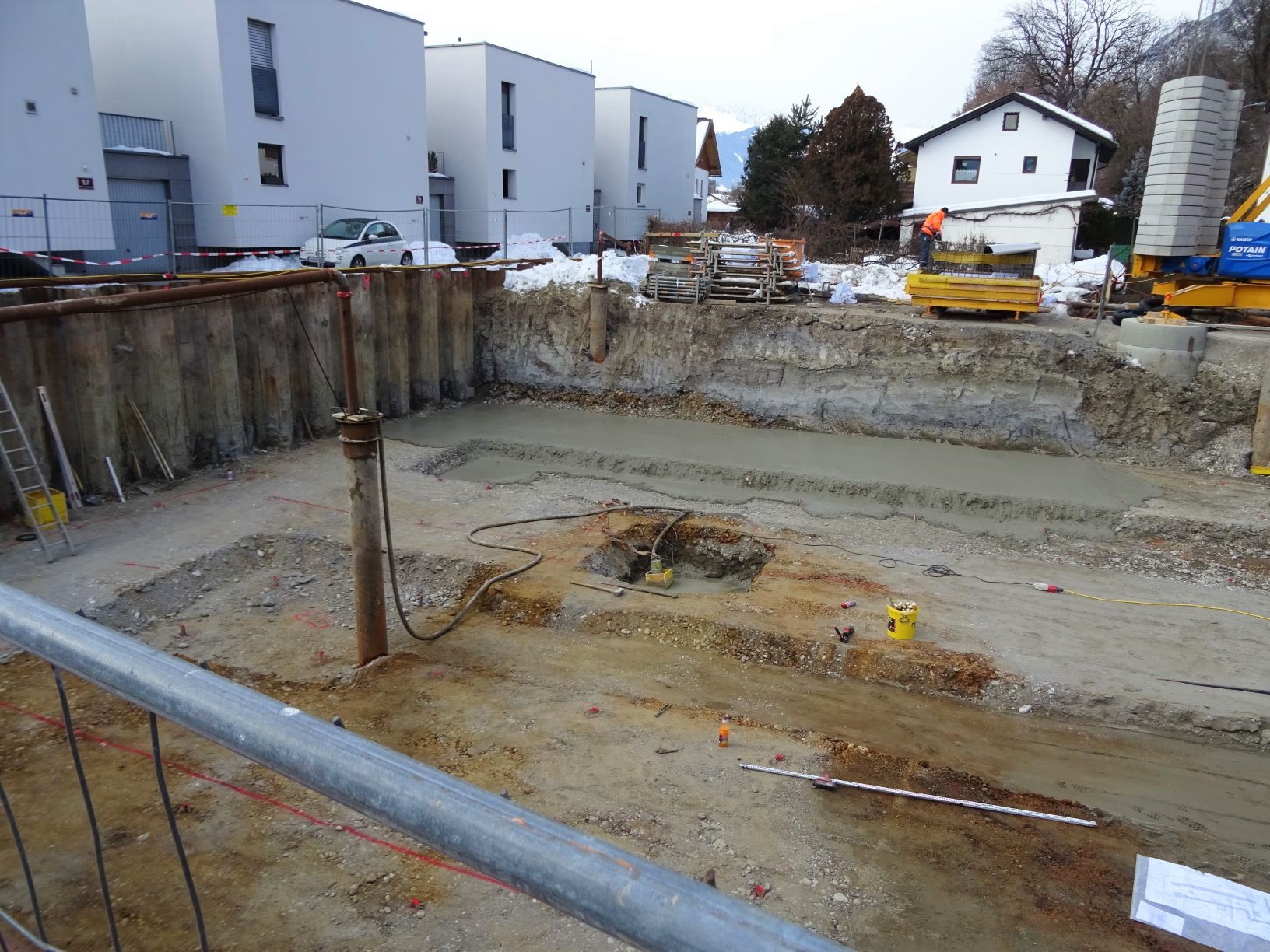

5. WA "Vogel Frei" und Rosengasse - Innsbruck



Geotechnische Herausforderung:

Zur Errichtung der zwei benachbarten Wohnanlagen im westlichen Siedlungsgebiet von Innsbruck waren umfangreiche Wasserhaltungs- und Baugrubensicherungsmaßnahmen erforderlich. Diese wurden erfolgreich mittels Spundwandumschließung und Bohrbrunnen realisiert. Durch die gemeinsame Wasserhaltungsanlage für beide Baufelder konnte das Vorhaben effizient umgesetzt werden.

Tätigkeit GUB:

Untergrunderkundung, Baugrundgutachten, Baugrubensicherung, Bauwasserhaltung, Versickerung, Baubegleitung

Zahlen, Daten, Fakten:

  • ca. 2000m² Baugrubengrundfläche (beide Baufelder)
  • ca. 1500m² Spundwand (Ansichtsfläche)
  • 17 Stück Bohrbrunnen DN 60cm
  • Wassermenge Bauwasserhaltung ca. 70l/s

Planung GUB:

Dipl.-Ing. (FH) Philipp Rettenbacher-Zorn

Bauherr:

Moser Wohnbau & Immobilien GmbH

Bauausführung:

Swietelsky BaugesmbH, Erhart GmbH

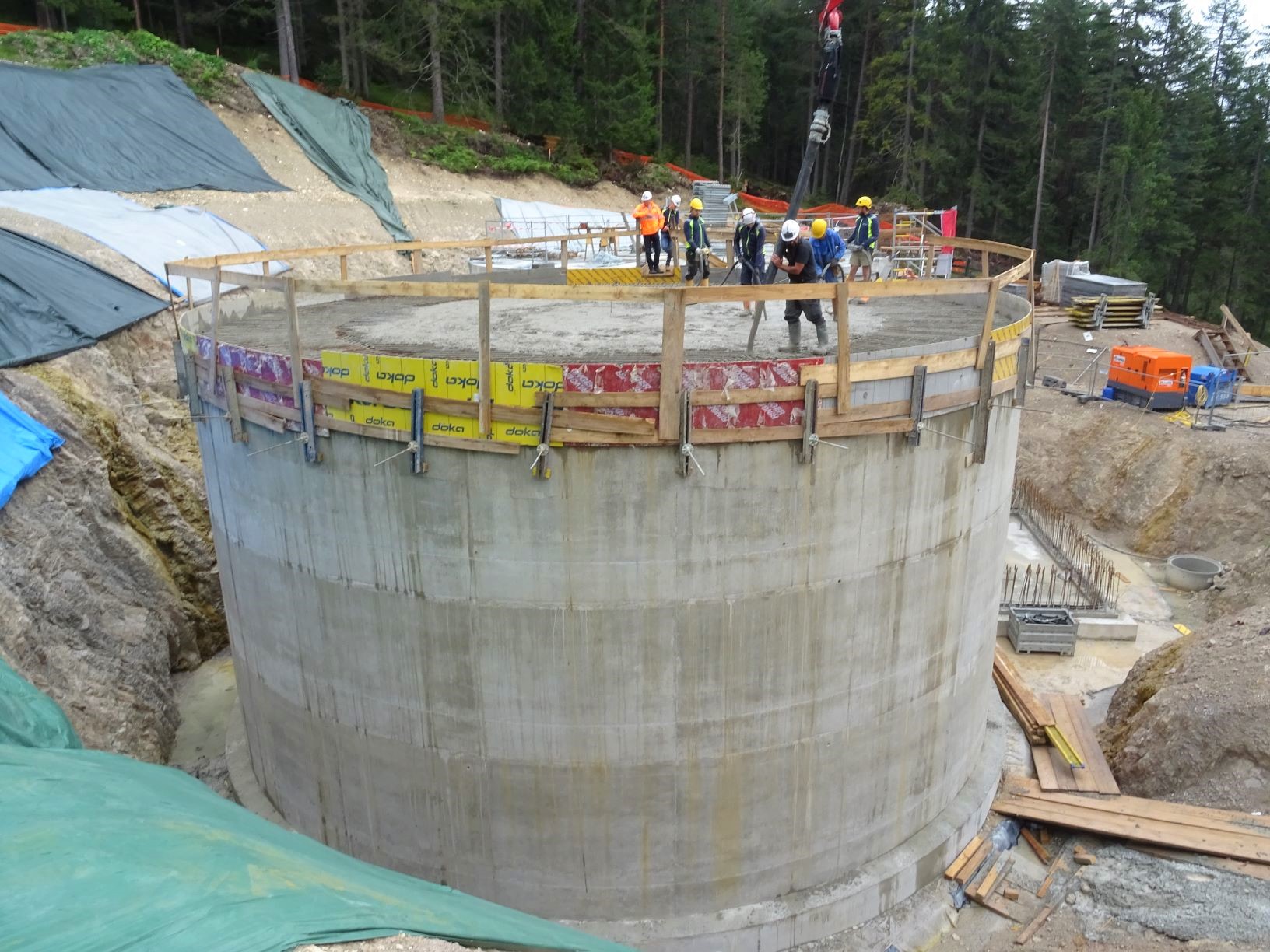

6. Neubau Hochbehälter - Leutasch



Geotechnische Herausforderung:

Neben der naturgemäß alpinen Lage des geplanten Brillen-Hochbehälters stellte die große Einbindetiefe des Bauwerks die wesentliche geotechnische Herausforderung dar. Weiters waren umfangreiche geologische und hydrogeologische Auflagen im Wasserrechtsbeschied formuliert, welche wir in unserer Funktion als geologisch/geotechnische Bauaufsicht mit etlichen Baustellenbegehungen laufend kontrollierten.

Durch unseren hausinternen Geologen konnten wir das Projekt aus geotechnischer bzw. geologischer Sicht reibungslos über die Bühne bringen.

Tätigkeit GUB:

Untergrunderkundung, Baugrundgutachten, geologisch/geotechnische Bauaufsicht

Zahlen, Daten, Fakten:

  • über 10m hohe freie Aushubböschungen

Planung GUB:

Florian Hipp MSc.

Bauherr:

Gemeinde Leutasch

Bauausführung:

Ing. Berger & Brunner Baugesellschaft m.b.H.

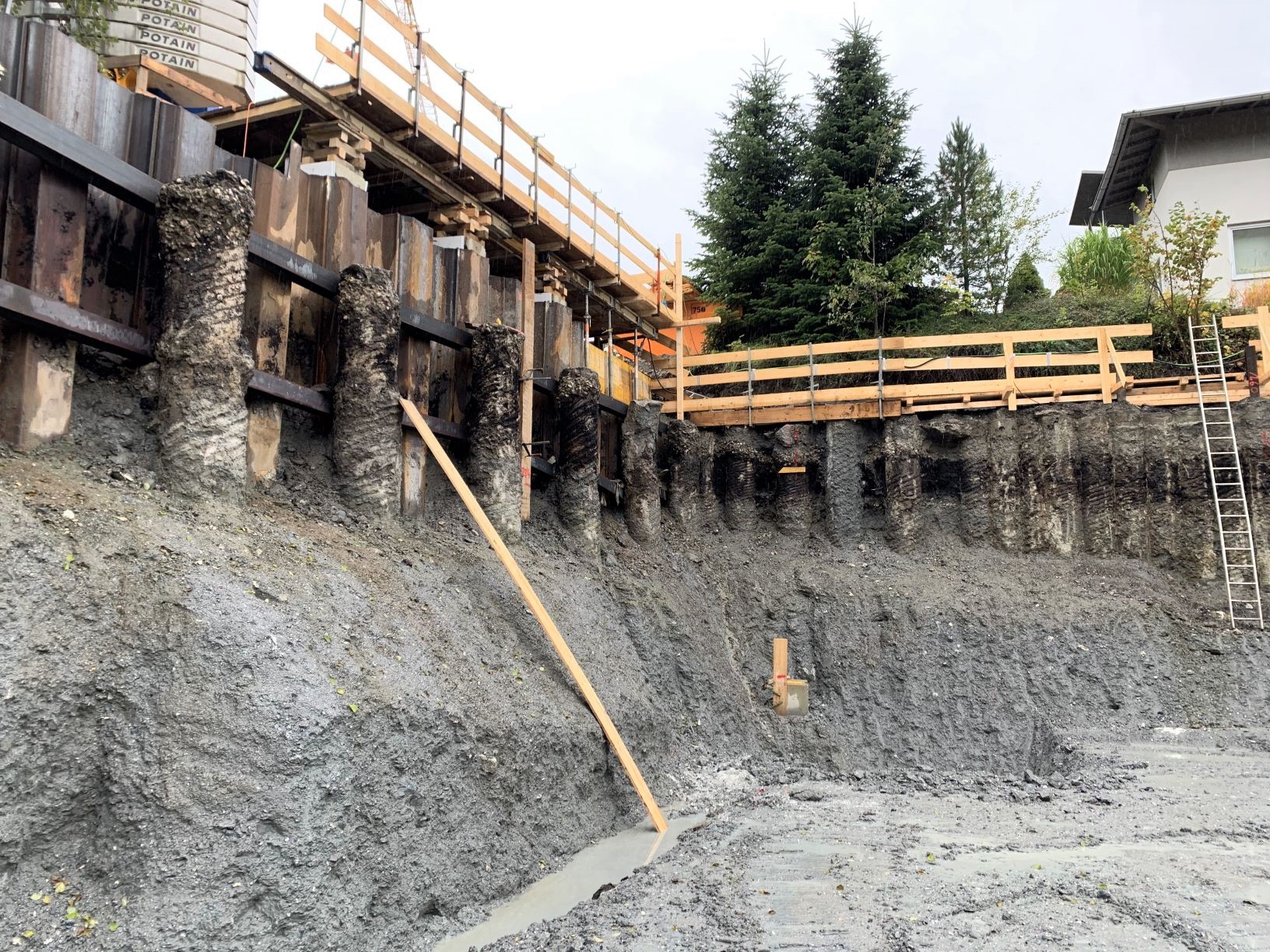

7. Neubau EFH - Kitzbühel



Geotechnische Herausforderung:

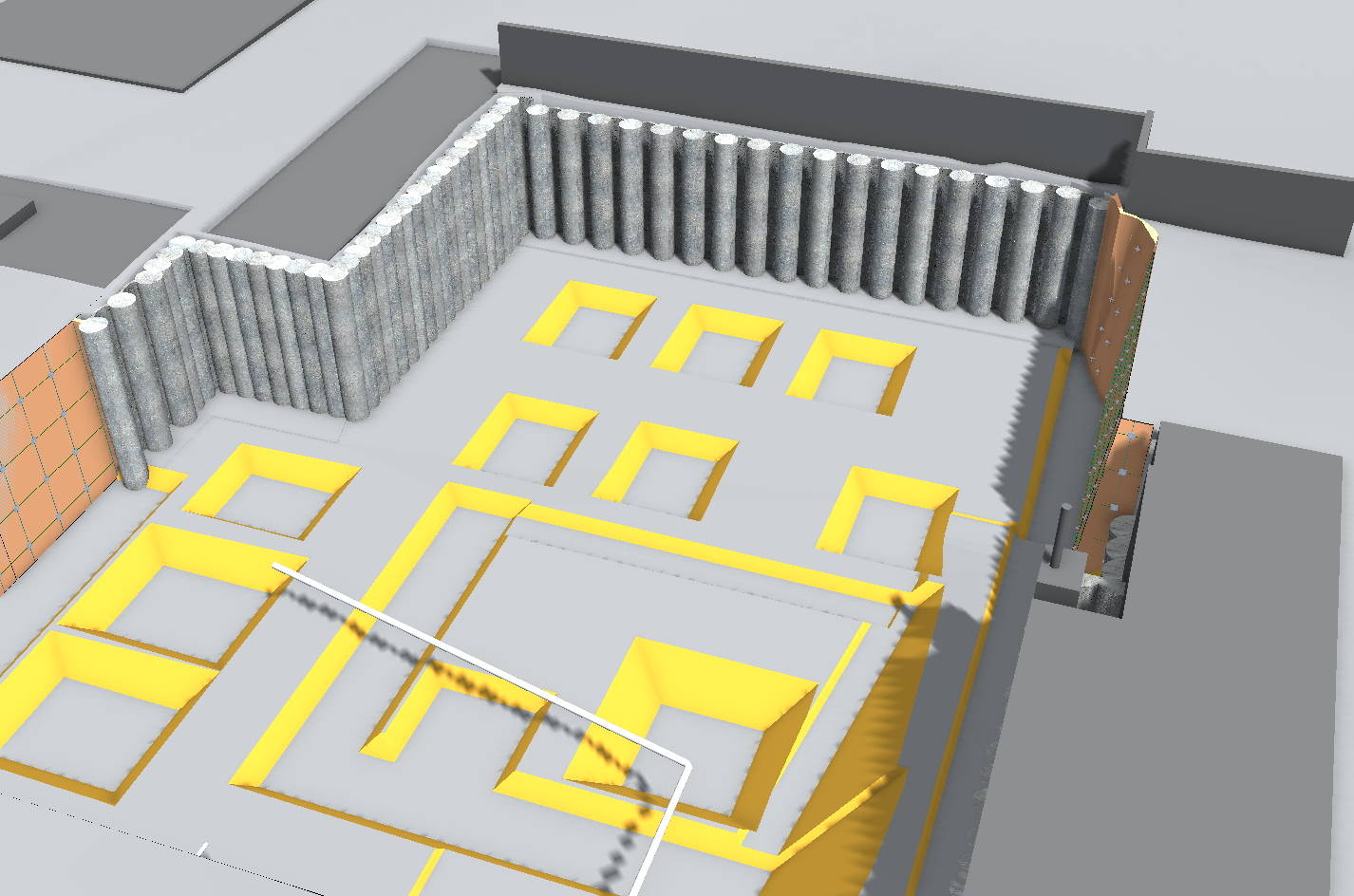

Wie im Raum Kitzbühel üblich, durften auch beim gegenständlichen Einfamilienhaus keine Elemente der Baugrubensicherung die umliegenden Grundstücke berühren (z.B. Anker). Hinzu kommen äußerst komplexe Untergrund- und Grundwasserverhältnisse, welche eine dichte Umschließung der Baugrube entlang der Grundgrenze erforderlich machten. Durch die dreidimensionale Konstruktion der Bodenschichten konnte der Verbau entsprechend präzise geplant werden. Im Zuge der Baubegleitung konnte der konstruierte Schichtverlauf äußerst genau bestätigt werden.

Durch die enge Abstimmung mit den ausführenden Firmen, konnte dem Bauherren eine äußerst maßgeschneiderte, hochwertige und wirtschaftliche Lösung zur Baugrubensicherung präsentiert werden.

Tätigkeit GUB:

Untergrunderkundung, Baugrundgutachten, Planung Baugrubensicherung, Baubegleitung

Zahlen, Daten, Fakten:

  • 147 Stück Bohrpfähle DM 62 cm
  • ca. 65to Bohrpfahlbewehrung
  • ca. 400m² Spundwandausfachung
  • ca. 210m Stahl-Brustriegel

Planung GUB:

Dipl.-Ing. Dr. techn. Anastasia Blioumi

Bauausführung:

 Telekran Engl GmbH, Swietelsky BaugesmbH
